Разём DFP
|
|
|
|
|
Разём DFP
Разём DFP Попередній DVI інтерфейс Digital Flat Panel був розроблений організацією VESA. DFP розрахований на той же самий тип цифрового сигналу (TMDS), що і DVI, але аналоговий сигнал передавати не може..
Попередній DVI інтерфейс Digital Flat Panel був розроблений організацією VESA. DFP розрахований на той же самий тип цифрового сигналу (TMDS), що і DVI, але аналоговий сигнал передавати не може.

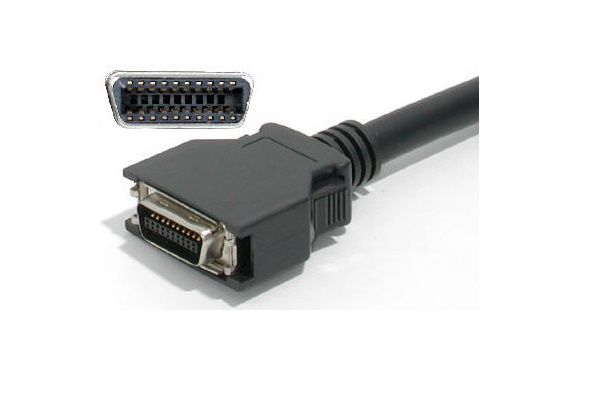

На відеокарті розташовується роз'єм "мама", на кабелі монітора - "тато".
Нумерація контактів (вид на роз'єм відеокарти "мама"):
Призначення контактів роз'єму DFP:
| № | Наименование | Назначение |
| 1 | Tx1+ | TMDS Data 1 + |
| 2 | Tx1- | TMDS Data 1 - |
| 3 | SHLD1 | Земля |
| 4 | SHLDC | Земля |
| 5 | TxC+ | TMDS Data C + |
| 6 | TxC- | TMDS Data C - |
| 7 | GND | Земля |
| 8 | +5v | +5V |
| 9 | NC | Резерв |
| 10 | NC | Резерв |
| 11 | Tx2+ | TMDS Data 2 + |
| 12 | Tx2- | TMDS Data 2 - |
| 13 | SHLD2 | Земля |
| 14 | SHLD0 | Земля |
| 15 | Tx0+ | TMDS Data 0 + |
| 16 | Tx0- | TMDS Data 0 - |
| 17 | NC | Резерв |
| 18 | HPD | Резерв |
| 19 | DDC_DAT | DDC Data |
| 20 | DDC_CLK | DDC Clock |
DDC - Display Data Channel (канал передачі даних дисплеєм).
TMDS - Transition Minimized Differential Signaling (диференціальна передача сигналів з мінімізацією перепадів рівнів).
