Разём ADC
|
|
|
|
|
Разём ADC
Разём ADC Apple Display Connector - модифікація роз'єму DVI, що об'єднує в одному кабелі відеосигнали (аналогові і цифрові), USB і живлення..
Apple Display Connector - модифікація роз'єму DVI, що об'єднує в одному кабелі відеосигнали (аналогові і цифрові), USB і живлення.
ADC застосовувався фірмою Apple в старих розробках. На новіших моделях вже використовується стандартний DVI-роз'єм.

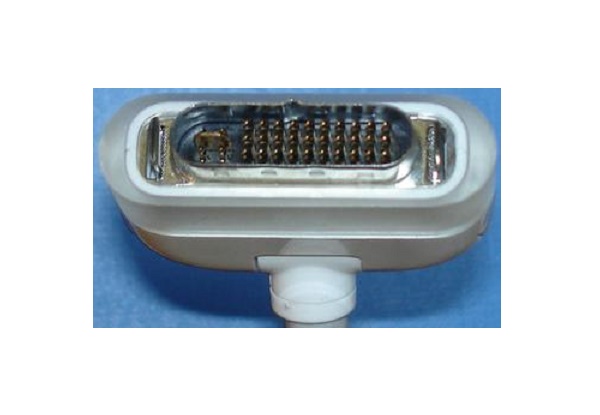

На відеокарті розташовується роз'єм "мама", на кабелі монітора - "тато".

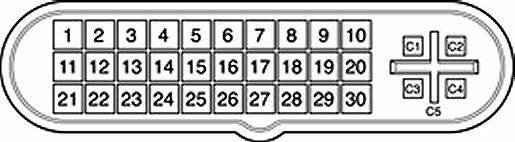

Нумерація контактів (вид на роз'єм відеокарти "мама"):
Призначення контактів роз'єму ADC:
| № | Наименование | № | Наименование |
| 1 | 25V Supply | 16 | TMDS Data1/3 Shield |
| 2 | 25V Supply | 17 | TMDS Data3- |
| 3 | LED | 18 | TMDS Data3+ |
| 4 | TMDS Data0- | 19 | DDC Clock |
| 5 | TMDS Data0+ | 20 | Clock Return |
| 6 | TMDS Data0/5 Shield | 21 | USB Data+ |
| 7 | TMDS Data5- | 22 | USB Data- |
| 8 | TMDS Data5+ | 23 | USB Return |
| 9 | DDC Data | 24 | TMDS Data2- |
| 10 | Vertical Sync | 25 | TMDS Data2+ |
| 11 | 25V Return | 26 | TMDS Data2/4 Shield |
| 12 | 25V Return | 27 | TMDS Data4- |
| 13 | Soft Power | 28 | TMDS Data4+ |
| 14 | TMDS Data1- | 29 | Clock+ |
| 15 | TMDS Data1+ | 30 | Clock- |
| C1 | Analog Blue Video | ||
| C2 | Analog Green Video | ||
| C3 | Analog Horizontal Sync | ||
| C4 | Analog Red Video | ||
| C5 | Analog RGB Return and DDC Return | ||
DDC - Display Data Channel (канал передачі даних дисплеєм).
TMDS - Transition Minimized Differential Signaling (диференціальна передача сигналів з мінімізацією перепадів рівнів).
USB - Universal Serial Bus (універсальна послідовна шина).
