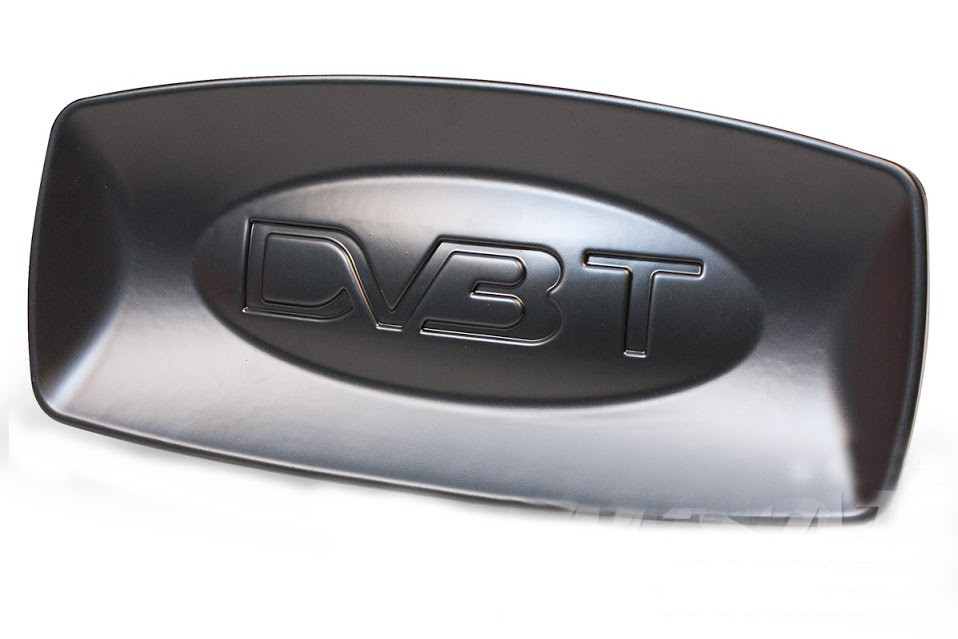

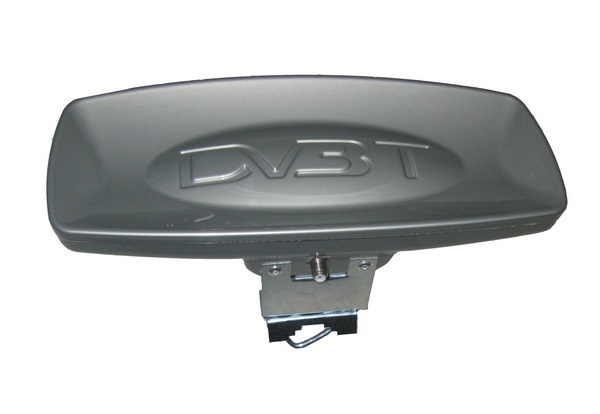

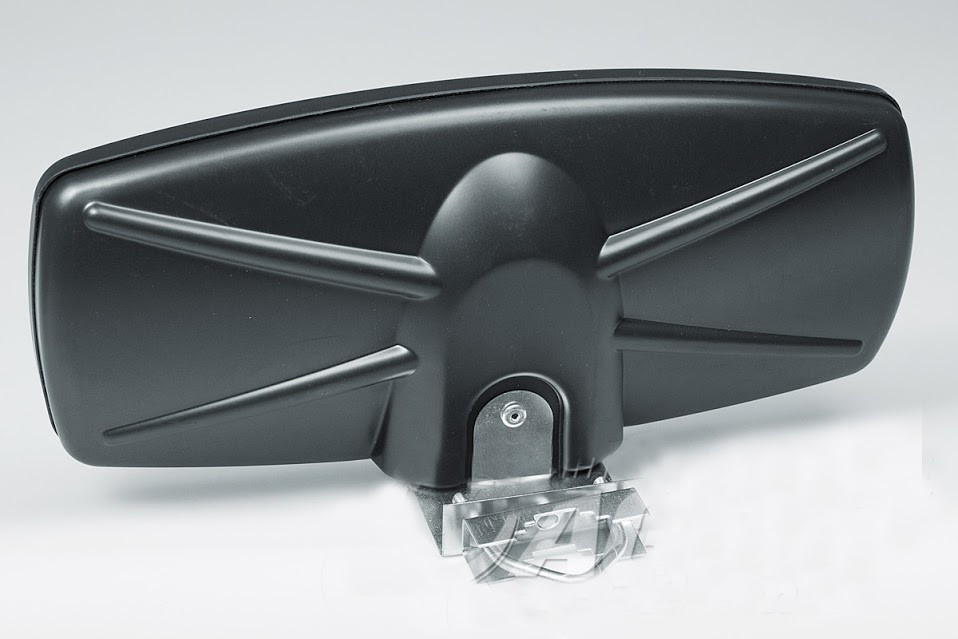

PL-1Н ТВ-антена ефірна активна DVB-T/T2 зовнішня дециметрова

Антена телевізійна DVB-T / DVB-T2 модель PL-1Н призначена для прийому наземних телевізійних сигналів цифрових та аналогових стандартів в смузі частот 470-862 МГц ( з 21 по 69 телевізійні канали) . Антена виконана з високоякісного ударостійкого полістиролу , вмонтований антенний підсилювач живиться безпосередньо від приймача ..

PL-1Н ТВ-антена ефірна активна DVB-T/T2 зовнішня дециметрова - Антена телевізійна DVB-T / DVB-T2 модель PL-1Н призначена для прийому наземних телевізійних сигналів цифрових та аналогових стандартів в смузі частот 470-862 МГц ( з 21 по 69 телевізійні канали) . Антена виконана з високоякісного ударостійкого полістиролу , вмонтований антенний підсилювач живиться безпосередньо від приймача .

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
Коефіцієнт підсілення (макс) 28-32 дБ  PL-2H
Хвильовий Опір 75 Ом
Робочий Частотний діапазон
             для цифрових DVB-T, DVB-T2 470-862 МГц
             для аналогових стандартів 470-862 МГц
Напруга живлення +5 В ... +12 В (від телевізора, цифрового приймача чи окремого адаптера)
Габаритні розміри 290 * 130 * 130 мм
Маса нетто / брутто 0,36 / 0,470 кг
поставляються: pakPL антени пакують в поліетіленовій пакет.

ПАРАМЕТРИ ТЕСТУ АНТЕННИ  PL-1H

Потужність ретранслятора, максимальна відстань розповсюдженя сигналу 65км. м.Черкаси

Тест проводився на відстані до 10 км від ретранслятора (телевежі)

Плата підсилювача вмонтована внутрішня.
В межах міста, працює чудово в зоні впевненого прийому або прямої видимості ретранслятора або відбитого сигналу.
Телевізор SAMSUNG з вбудованим T2 працює з блоком живлення.
Живлення від Т2 ресивера +5 вольт
T2 тюнер ROMSAT TR-1017HD працює,
частота 730MHz.  Рівень (потужність) сигналу  50%  Якість сигналу 73%
частота 690MHz.  Рівень (потужність) сигналу 100% Якість сигналу 81%
частота 530MHz.  Рівень (потужність) сигналу  88%  Якість сигналу 59%
частота 474MHz.  Рівень (потужність) сигналу  88%  Якість сигналу 68%
T2 тюнер EUROSKY ES-15 працює
частота 730MHz.  Рівень (потужність) сигналу 60%  Якість сигналу 100%
частота 690MHz.  Рівень (потужність) сигналу 56%  Якість сигналу 100%
частота 530MHz.  Рівень (потужність) сигналу 56%  Якість сигналу 100%
частота 474MHz.  Рівень (потужність) сигналу 80%  Якість сигналу 100%
T2 тюнер UCLAN T2 HD SE internet працює
частота 730MHz.  Рівень (потужність) сигналу 100%  Якість сигналу 100%
частота 690MHz.  Рівень (потужність) сигналу 100%  Якість сигналу 100%
частота 530MHz.  Рівень (потужність) сигналу 100%  Якість сигналу 100%
частота 474MHz.  Рівень (потужність) сигналу 100%  Якість сигналу 100%


Тест проводився на відстані 35 км від ретранслятора (телевежі) м. Сміла.
Кабеля 29 метрів від антени до Т2 ресивера чи телевізора.
Висота антенни від землі 5 метрів. на вулиці +4 градуса.
Територія відкрита 40 метрів до наступних одно поверхових будинків далі спуск до річки.

Блока живлення з регулюванням 2...12 вольт
В межах міста, працює чудово в зоні впевненого прийому або прямої видимості ретранслятора або відбитого сигналу.
Телевізор SAMSUNG з вбудованим T2 не працює нема відео
T2 тюнер ROMSAT TR-1017HD не працює нема відео
T2 тюнер EUROSKY ES-15 не працює нема відео

Живлення від Т2 ресивера +5 вольт
T2 тюнер ROMSAT TR-1017HD працює
частота 730MHz.  Рівень (потужність) сигналу 20%  Якість сигналу 77%
частота 690MHz.  Рівень (потужність) сигналу 20%  Якість сигналу 77%
частота 530MHz.  Рівень (потужність) сигналу 20%  Якість сигналу 86%
частота 474MHz.  Рівень (потужність) сигналу 20%  Якість сигналу 90%
T2 тюнер EUROSKY ES-15 працює
частота 730MHz.  Рівень (потужність) сигналу 56%  Якість сигналу 100%
частота 690MHz.  Рівень (потужність) сигналу 56%  Якість сигналу 100%
частота 530MHz.  Рівень (потужність) сигналу 60%  Якість сигналу 100%
частота 474MHz.  Рівень (потужність) сигналу 60%  Якість сигналу 100%

---
