USB (Universal Serial Bus - Універсальна Послідовна Шина)

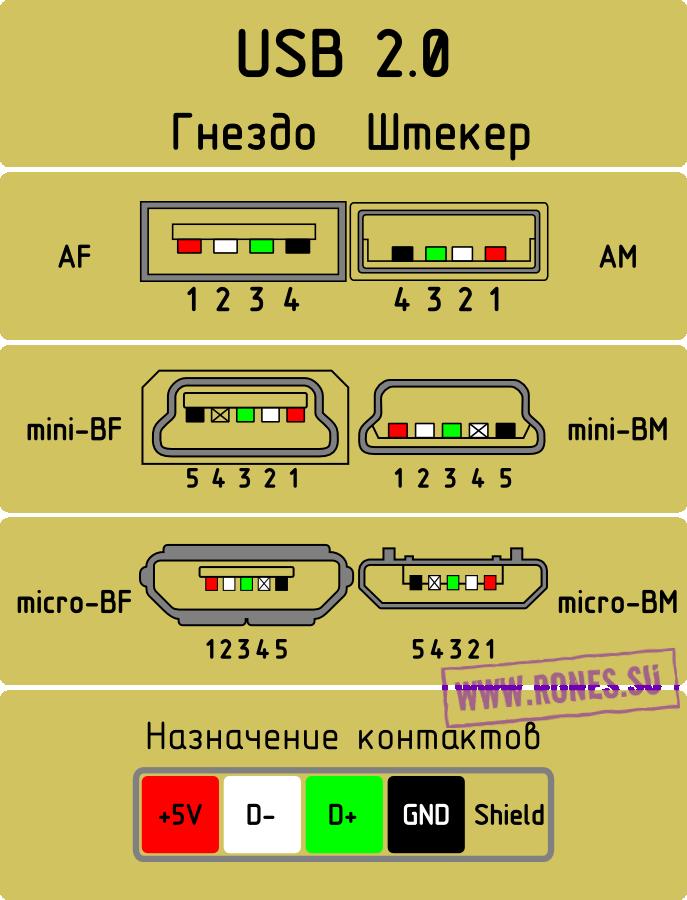

Все різноманіття конекторів USB версії 2.0 відображено на зображенні нижче. Картинка клікабельні.
Щоб уникнути різночитань:
У всіх таблицях вид роз'єму дан з його зовнішньої, робочої сторони (а не з монтажною боку!),
Якщо зворотне не обмовляється особливо.
Ізолюючі деталі роз'єму відзначені світло-сірим кольором, металеві частини - темно-сірим,
а порожнини роз'єму позначені білим кольором.
Ну, і спрощена, так би мовити, практична схема:
Назва того або іншого коннектора забезпечується літерними індексами. Тип коннектора: А - активне, пристрій живлення (комп'ютер, хост) B - пасивне, підключається пристрій (принтер, сканер) «Пол» коннектора: M (male) - штекер, «тато» F (female) - гніздо, «мама» Розмір коннектора: без індексу mini micro
Терморегулятори роз'єму USB (гнізда і штекери) Призначення проводів в USB кабелі таке: Червоний VBUS (+ 5V, Vcc - Voltage Collector Collector) +5 Вольт постійної напруги щодо GND. Максимальний струм - 500 mA Білий D- (-Data) Зелений D + (+ Data) Чорний GND - загальний провід, «земля», «мінус», 0 Вольт Роз'єми mini і micro містять 5 контактів: червоний VBUS білий D- Зелений D + ID - в роз'ємах «B» не задіяне; в роз'ємах «A» замкнутий з GND для підтримки функції «OTG» Чорний GND Крім іншого, в кабелі міститься (правда, не завжди) оголений провід Shield - корпус, екран, обплетення. Цьому проводу номер не присвоюється. Гарні новини В інтернетах анонсується реверсивний (reversible) штекер micro-USB, який подібно USB 3.1 Type-C не вимагає чіткої орієнтації ± 180 ° при підключенні до гнізда.
