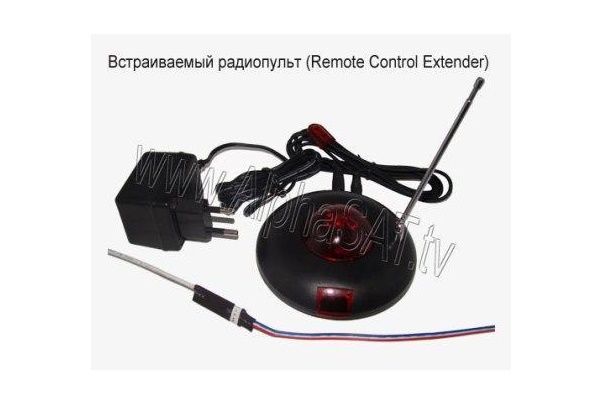

Вбудований радіопульт (Remote Control Extender)

Вбудований радіопульт (Remote Control Extender).

Вбудований радіопульт (Remote Control Extender) - Вбудований радіопульт (Remote Control Extender) 1. Передавач встановлюється під платою пульта, уздовж поздовжньої осі корпусу пульта, плоскою поверхнею (з маркуванням) до друкованої плати. 2. Антенний провід згинається у вигляді знаку питання, верхня частина якого укладається уздовж прозорої вставки (навпроти ІЧ-світлодіода) в верхній частині корпусу пульта Увага: верхня частина антени не повинна лежати на друкованій платі! 3. Підключення проводів живлення і управління проводиться в нижній частині плати пульта. Провід живлення припаиваются безпосередньо до доріжок плати в місцях запаювання пружних контактів батарейного відсіку. "Вхід" передавача підключається безпосередньо до колектора вихідного транзистора інфрачервоний світлодіод повинен бути знищений. Для отримання найкращих результатів рекомендується кілька разів змінити становище - антени, орієнтуючись на максимальну дальність дії. 4. Блок приймача готовий до роботи через 25-30 секунд після включення в мережу. Світлодіод відображає наявність напруги 220 В. 5. Тюнер є джерелом інтенсивних радіоперешкод, тому блок приймача і провід ІЧ-випромінювача рекомендується розташовувати, як можна далі від тюнера і його мережевого кабелю, а також від джерел потужних радіоперешкод таких, як: екрани телевізорів (особливо плазмових), монітори комп'ютерів, люмінісцентні лампи. 6. При використанні пристрою відстань між передавачем і приймачем повинен бути не менше 1 - 2 м, щоб уникнути самозбудження приймача сильним сигналом передавача, що проявляється в нечіткому виконанні команд. Вказівки по експлуатації та техніки безпеки Радіоподовжувач харчується від мережі змінного струму напряженіе220В. Діапазон робочих температур +5 ... + 45 ° С. Не рекомендується розміщувати пристрій поблизу приладів опалення. Не допускається експлуатація пристрою з порушеною ізоляцією проводів ІК випромінювача.

---
