Дуже часто виною несправності супутникових приймачів, в тому числі і Аmiko 8900 HD і його аналоги Gi 8120 HD або Golden Media 990 HD, є проблеми з блоком живлення. Симптоми бувають різні - супутниковий ресивер не включається, дисплей не світиться; приймач не завжди включається, цифри на LCD дисплеї нестабільно світяться-мерехтять, помилки зчитування даних при прошивці, зображення рассипаеться при справному конвекторе і дисека і т.д.
Дуже часто виною тому служать вийшли з ладу електролітичні конденсатори блоку живлення, службовці для згладжування пульсацій постійного струму.
У більшості випадків проблеми з конденсаторами стають очевидними після розтину тюнера - як правило верх конденсатора здувається, це означає що він підлягає заміні. Рідше буває, коли несправні конденсатори не роздувається (висихають), тоді визначити їх ємність можна за допомогою ESR метра. У такому випадку потрібно виміряти вихідна напруга блоку живлення, там де є відхилення, там і потрібно шукати несправні конденсатори. Хоча в моїй практиці були випадки, коли напруга була в нормі, але конденсатори були несправні і служили причиною поломки. У такому випадку може допомогти мультиметр, осцилограф, їм можна перевірити форму вихідної напруги на предмет пульсацій.
Бувають випадки і з пробоєм вихідних діодів, джерела опорного напруги TL431, оптопари PC817 і ШІМ мікросхеми DM0365R імпульсного блоку живлення. Тоді без схеми блоку живлення не обійтися.

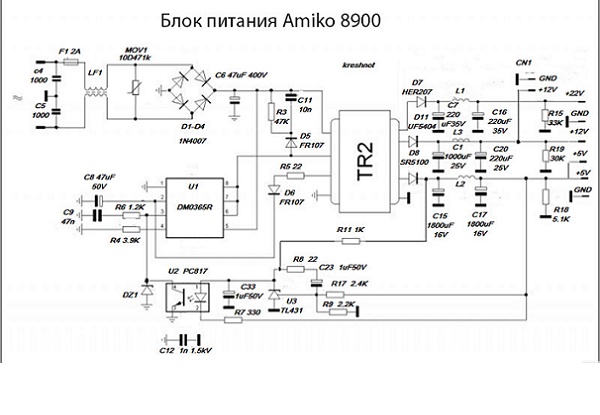

І так схема імпульсного блоку живлення Аmiko 8900 HD - він же Gi 8120 HD або Golden Media 990 HD (SMPS-1-VER1.2):
Відразу попереджаю, що нумерація елементів в схемах і в вашому тюнері може відрізнятися, тобто позначення елементів на схемі і на платі.
В основній виходять з ладу конденсатори С1, С7, С15, С16, С17, С20,
Часто винуватцями відмови включення тюнера є електроліти відповідають за +5.
У разі проблем з харчуванням головок - картинка рассипаеться - електроліти відповідають за + 22В.
У будь-якому випадку, при наявності роздутих конденсаторів необхідно замінити їх.
Найприємніше, що такий ремонт не вимагає багато часу і навичок, а вартість його вельми символічна.
