Антенні підсилювачі swa призначення
|
|
|
|
|
Антенні підсилювачі swa призначення
Антенні підсилювачі swa призначення та застосовуються в антенах гратчастого типу ASP-4, ASP-8, які часто називають польськими антенами. Коефіцієнт посилення таких антен без підсилювача малий, і її прийомні властивості в основному визначаються встановленим підсилювачем swa. Антенні підсилювачі swa мають вхідний опір, обумовлений конструкцією антени 300 Ом, вихідний опір 75 Ом, використовують напруга живлення від 9 В до 15 В і призначені для посилення діапазону частот 49 МГц - 790 МГц..
Антенні підсилювачі swa призначення та застосовуються в антенах гратчастого типу ASP-4, ASP-8, які часто називають польськими антенами.Коефіцієнт посилення таких антен без підсилювача малий, і її прийомні властивості в основному визначаються встановленим підсилювачем swa.
Антенні підсилювачі swa мають вхідний опір, обумовлений конструкцією антени 300 Ом, вихідний опір 75 Ом, використовують напруга живлення від 9 В до 15 В і призначені для посилення діапазону частот 49 МГц - 790 МГц.
ПІДСИЛЮВАЧІ SWA

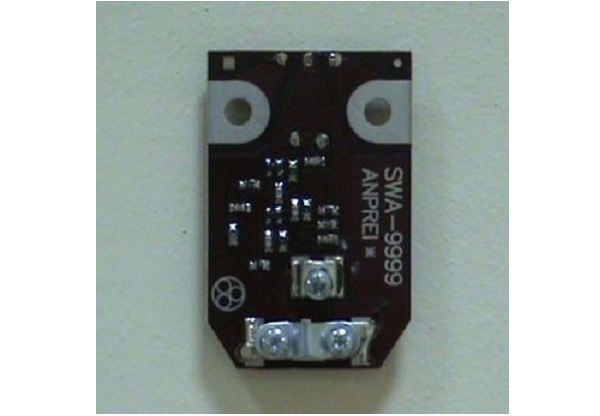

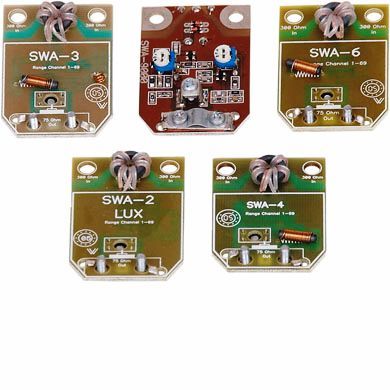

swa 777 lux Що таке решітчаста антена? Гратчасті антени, які іноді називають антена сітка або антена екран, являють собою плоску вібраторних конструкцію із загальним сітчастим екраном, який є рефлектором. Антенні підсилювачі swa встановлюються безпосередньо на таку антену і харчуються постійною напругою по антенного кабелю. Конструктивно підсилювачі для ґратчастих антен, що випускаються різними виробниками, виконані однаково, у вигляді невеликої плати розмірами 60 х 40 мм з поверхневим монтажем smd елементів.
Підсилювач swa встановлюється в зовнішніх антенах, решітках, сітках або як ще кажуть "польських антенах". Залежно від відстані до передавального телецентру, застосовуються різні моделі плати підсилювачів, що мають різний коефіцієнт посилення і дозволяють приймати телевізійні програми на відстані від 0 до 150 кілометрів від передавача.
АНТЕННІ ПІДСИЛЮВАЧІ SWA ХАРАКТЕРИСТИКИ
Які параметри впливають на якість підсилювачів swa? Для оцінки якості підсилювача swa, тобто якості зображення на екрані телевізора, дуже важливі параметри коефіцієнта посилення і коефіцієнта шуму. Коефіцієнт шуму повинен бути якомога менше, а коефіцієнт підсилення не повинен бути максимальним, його величина повинна бути не більше такої, щоб привести величину що надходить на вхід телевізора сигналу у відповідність з нормою.

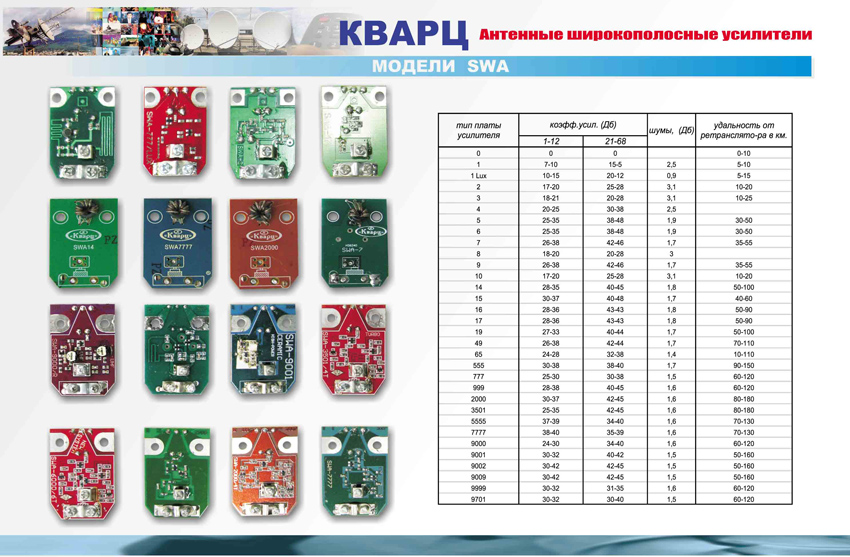

У зведеній таблиці наведені технічні параметри і характеристики антенних підсилювачів swa і їх аналогів s & a, pa, gps, pae. Коефіцієнт шуму і коефіцієнт посилення наведені в дБ, рекомендована відстань до телецентру приведено в км.
| Плата swa | Коэффициент усиления МВ | Коэфіціент підсилення ДМВ | Коэфіціент шума | Дальність до телецентру |
|---|---|---|---|---|
| sym 01 | 0 | 0 | 0 | 0-10 |
| swa 1 | 2-5 | 8-14 | 2.8 | 3-10 |
| swa 1 lux | 13-14 | 13-23 | 2.7 | 5-15 |
| swa 2 | 15-18 | 20-25 | 2.8 | 10-20 |
| swa 3 | 2-6 | 20-28 | 3.1 | 10-30 |
| swa 4 lux | 0-8 | 29-35 | 3.0 | 20-45 |
| swa 5 | 5-10 | 25-31 | 3.1 | 10-40 |
| swa 6 | 5-10 | 25-30 | 3.1 | 10-40 |
| swa 7 | 5-6 | 25-32 | 3.0 | 30-70 |
| turbo 7 | 10-17 | 31-38 | 1.9 | 30-70 |
| swa 9 | 9-11 | 21-31 | 3.1 | 30-70 |
| swa 10 | 7-12 | 22-27 | 1.9 | 8-30 |
| Плата swa | Коэффициент усиления МВ | Коэффициент усиления ДМВ | Коэффициент шума | Дальность до телецентра |
|---|---|---|---|---|
| swa 14 | 1-16 | 28-37 | 2.8 | 30-70 |
| swa 15 | 3-11 | 35-43 | 2.8 | 30-80 |
| swa 16 | 34 | 34 | 1.8 | |
| swa 17 | 11-15 | 35-42 | 2.9 | 30-100 |
| swa 18 | 32 | 38 | 1.8 | |
| swa 19 | 11-20 | 33-42 | 2.9 | 30-100 |
| swa 21 | 10 | 16 | 2.2 | |
| swa 31 | 22 | 28 | 3.0 | |
| swa 41 | 30 | 33 | 1.5 | |
| swa 49 | 2-16 | 26-36 | 3.1 | 30-50 |
| swa 555 lux | 10-15 | 34-43 | 2.2 | 50-100 |
| swa 777 lux | 10-13 | 34-45 | 2.3 | 50-100 |
| swa 999 | 10-13 | 33-45 | 2.9 | 80-120 |
| swa 5555 | 10-13 | 34-45 | 2.9 | 80-120 |
| swa 7777 | 4-13 | 34-45 | 2.8 | 100-120 |
| swa 9999 | 10-20 | 35-47 | 2.9 | 100-120 |
| swa 2000 | 13-18 | 40-47 | 2.8 | 100-130 |
| swa 3501 | 11-18 | 40-48 | 2.0 | 100-130 |
| swa 6000 | 20-52 | 50-52 | 1.2 | 80-140 |
| swa 9000 | 0-28 | 10-40 | 1.5 | 20-100 |
| swa 9001 | 12-16 | 42-45 | 1.5 | 100-150 |
| swa 9999 | 15-28 | 42-50 | 1.7 | 70-120 |
| aws 14 | 0-20 | 26-39 | 2.5 | 10-50 |
| 110 | 12 | 12 | 3.5 | |
| 120 | 22 | 22 | 3.9 | |
| 130 | 28 | 34 | 1.7 | |
| 140 | 28 | 34 | 1.7 | |
| pa 2 | 12 | 12 | 3.5 | |
| pa 5 | 28 | 34 | 1.7 | |
| pa 9 | 28 | 34 | 1.7 | |
| pa 10 | 22 | 22 | 3.9 | |
| gps wa-041 | 32 | 1.7 | ||
| gps wa-042 | 32 | 1.7 | ||
| gps wa-501s1 |
